跨座式单轨支座

B Y Z 跨 座 式 单 轨 支 座

                                                                                          一、概述

                                                                                           1、为降低单轨旅游小火车项目总体成本、提高市场竞争力，我司特研发了系列结构简单、受力明确、成本低、安装

                                                                                          便捷、易于维护与更换的销轴支座；

                                                                                           2、为使客户选型准确，合理匹配，节约项目成本，在确保结构安全的基础上编制了销轴支座使用手册。

                                                                                          二、产品介绍

                                                                                           1、执行标准：销轴支座满足现行国家标准《钢结构设计标准》（GB50017）；

                                                                                           2、结构原理：销轴支座由上座板、下座板、销轴组成，具有单一方向转动的功能，其承载能力好，转动角度大；

                                                                                           3、适用范围：适用于跨座式单轨钢结构，适用温度范围为-25℃~＋60℃，耐腐蚀、抗疲劳性好。

                                                                                          三、产品优势

                                                                                           1、性能耐久可靠：上、下座板均为一体浇筑成型，无焊接，产品成熟，耐久性好，使用寿命可达50年以上；

                                                                                           2、结构安全放心：铸件均为ZG310-570材料，销轴为40cr材料，其强度高，抗塑性变形能力强，能保证结构在各

                                                                                          种复杂工况下安全使用；

                                                                                           3、经济效益显著：跨座式单轨钢梁采用销轴支座，可减小下部结构的弯矩效应，使项目造价节约20%~30%；

                                                                                           4、配套服务完善：公司产品研发、结构有限元分析能力雄厚，可针对各种重大及复杂工程，提供产品专业化设计定

                                                                                          制及项目技术支持。

                                                                           四、主要的技术参数

                                                                                           1、支座转角：±50°；

                                                                                           2、活动支座摩擦系数：0.05°；

                                                                                           3、安装调整量：纵、横向各10mm~15mm。

                                                                           五、支座结构示意图

                                                                                           1、销轴支座按功能分为固定支座和活动支座；

                                                                                           2、固定支座型号有BYZJ-380-GD-***、BYZJ-500-GD-***；

                                                                                           3、活动支座型号有BYZJ-380-HD-***、BYZJ-500-HD-***、BYZL-500-HD-***。

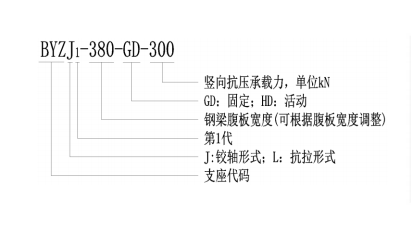

支座型号编制说明：

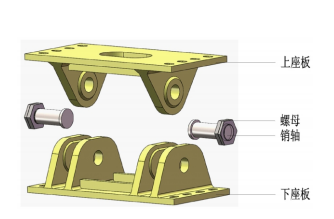

BYZJ型固定支座结构示意图

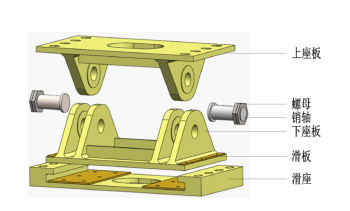

BYZJ型活动支座结构示意图

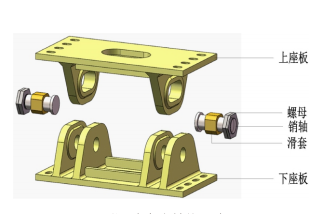

BYZL型活动支座结构示意图
